ДПМГ-2-40 Ex

Артикул: 234201     Производитель: Магнито-контакт
ДПМГ-2-40 ExДПМГ-2-40 ExДПМГ-2-40 ExДПМГ-2-40 ExДПМГ-2-40 ExДПМГ-2-40 ExДПМГ-2-40 Ex

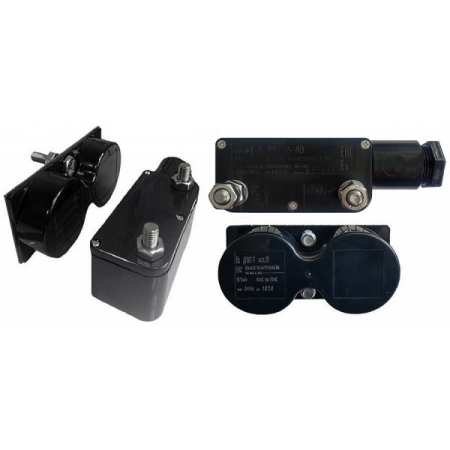

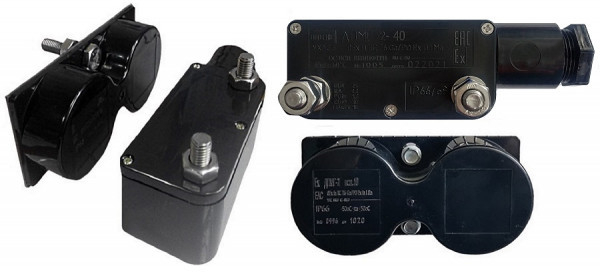

Датчик положения магнитогерконовый взрывозащищенный. Степень защиты оболочки IP66/IP68. Контакты гарантированно замыкаются при расстоянии между датчиком и магнитом 40 мм и гарантированно разомкнуты на расстоянии 100 мм
7 735.00 р./шт.RUB
Уточнить цену
7735.00 р./шт. (ваша цена) - по этой цене вы покупаете, оформляя заказ через интернет.
7735.00 р./шт. - цена при покупке на сумму более 50 000 рублей и месячном обороте от 90 000 рублей.
7735.00 р./шт. - цена при покупке на сумму более 90 000 рублей и квартальном обороте от 150 000 рублей.

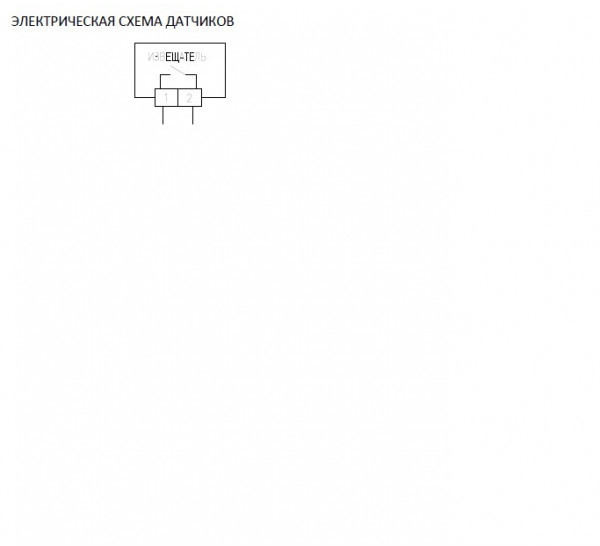

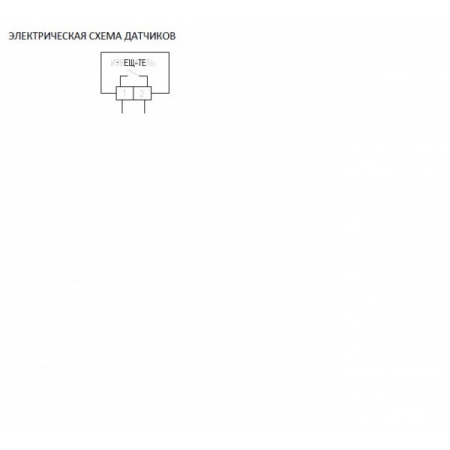

ДПМГ-2-40Ех - извещатель охранный искробезопасный точечный магнитоконтактный взрывозащищённый (0ExiaIICT6Ga/РОExiaIMa) с нормально-открытого типа (НО) контактами,  в антистатическом пластиковом корпусе, с болтовыми клеммами для подключения проводных выводов и предназначенным  для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных (металлических) и не магнитопроводных (алюминиевых, деревянных и т.д.) материалов при выполнении различных технологических процессов во взрывоопасных зонах на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания контактов геркона.

Корпус исполнительного блока извещателей оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.

Срок службы извещателя не менее 8 лет.

Извещатель предназначен для открытой установки на поверхности охраняемой конструкции (от -65 до +600 С и IP66/68).

Контакты датчика ДПМГ-2-40Ех замыкаются при расстоянии между датчиком и магнитом до 40 мм и разомкнуты на расстоянии от 100 мм.

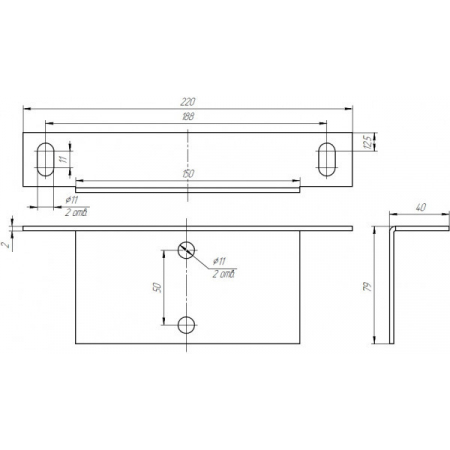

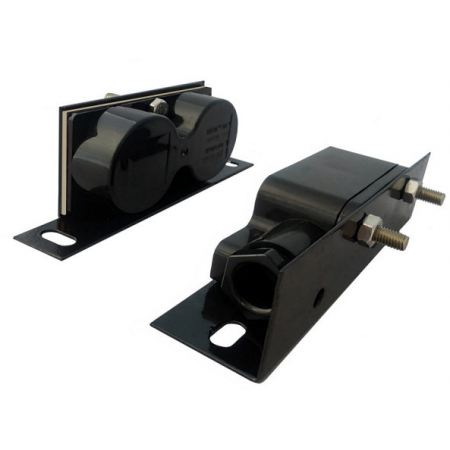

Для монтажа датчиков на поверхность охраняемого/контролируемого объекта рекомендуется применение специализированных крепежно-юстировочных кронштейнов (К 02 для блока магнита) и (К 03 для геркона).

Для обеспечения искробезопасности цепи производитель рекомендует производить подключение датчиков через барьер искрозащиты (БИСШ) АТФЕ.426439.001ТУ или (АБИ) ПАШК.426439.146ТУ (оба маркировки - [Exia]IIC/IIB), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Для подключения датчиков в шлейф производитель рекомендует использовать устройство соединительное (УСБ-Ех «СЕВЕР») АТФЕ.685552.001ТУ (маркировка 0ExiaIICT6), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).


Технические характеристики
Техническая документация
Сертификаты
Маркировка взрывозащиты:
0ExiaIICT6Ga или POExiaIMa
Исполнение:
Искробезопасный
Тип контактов (НО НЗ):
1 (НО) + 1 (НЗ - тампер)
Расстояние срабатывания, мм:
100 и более
Максимально комутируемые напряжение/ток, В/А:
250/2
Расстояние отпускания, мм:
40 и менее
Диаметр, мм:
6 - 10 (кабель)
Материал:
Антистатич. пластик
Допуск соосности извещателя и магнитного геркона, мм:
До 10
Мощность нагрузки,Вт:
До 30
Дополнительное оборудование:
Кронштейны (К-02 и К-03 приоб)
Режим работы:
Круглосуточно
Тип установки:
Накладной
Рекомендованный кабель:
С медными жилами не менее 0,75 кв.мм
Разъем:
Болтовые контакты
Диапазон рабочих температур, °С:
-65...+60
Степень защиты, IP:
66/68

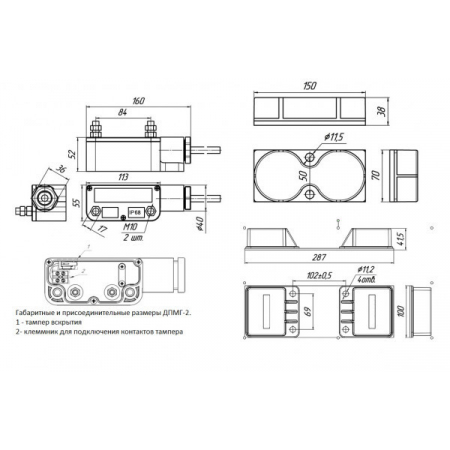

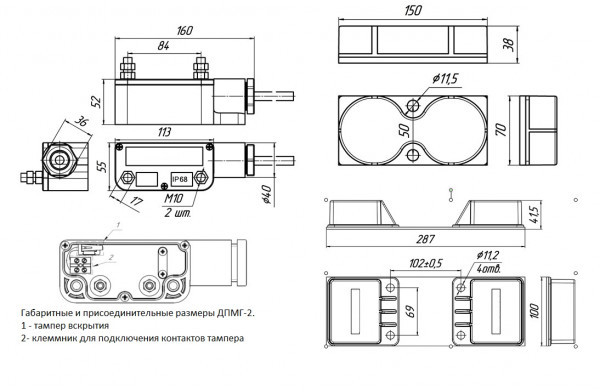

Габаритные размеры, мм:
150х70х38 (магнит); 160х55х52 (геркон)
Масса, кг:
0,5 (геркон)+2,75 (магнит)
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
