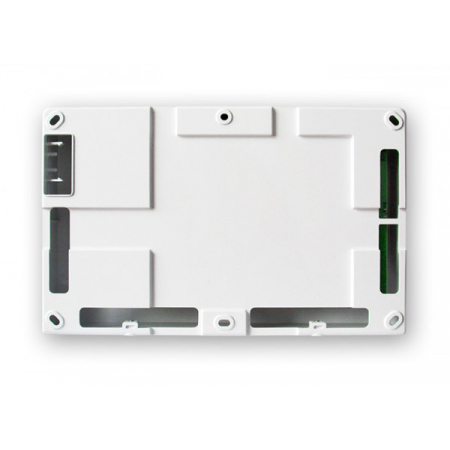

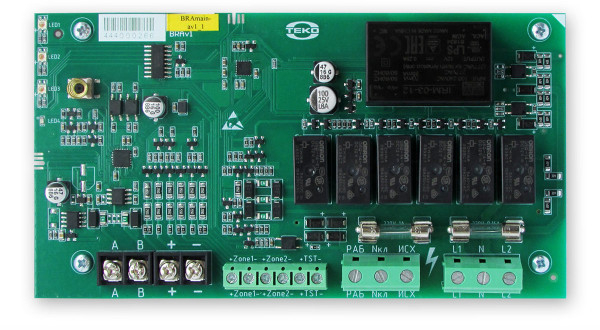

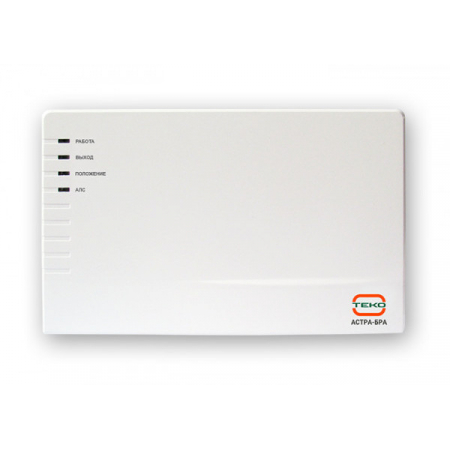

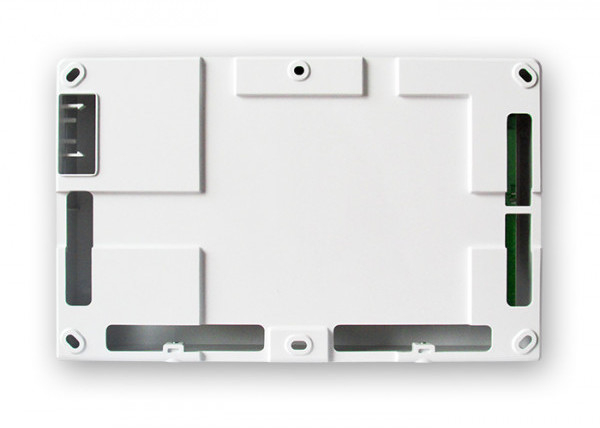

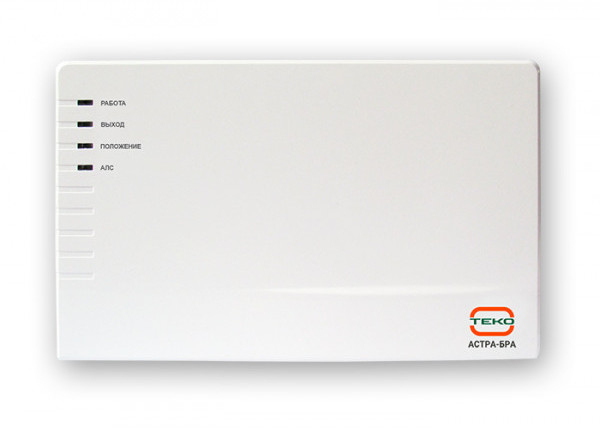

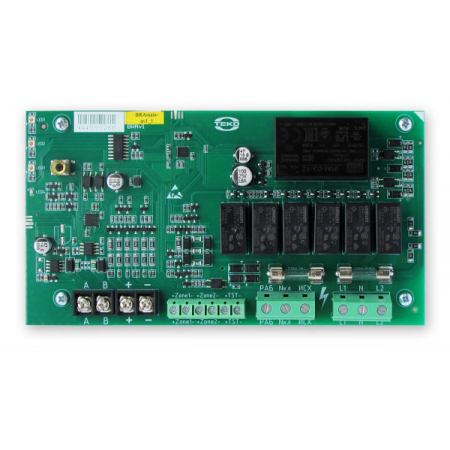

Астра-БРА

Артикул: 231452     Производитель: Теко
Астра-БРААстра-БРААстра-БРА
Блок реле адресный для ППКОП Астра-812 Pro, Астра-8945 Pro, управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов
3 321.00 р./шт.RUB
Уточнить цену
3321.00 р./шт. (ваша цена) - по этой цене вы покупаете, оформляя заказ через интернет.
3321.00 р./шт. - цена при покупке на сумму более 50 000 рублей и месячном обороте от 90 000 рублей.
3321.00 р./шт. - цена при покупке на сумму более 90 000 рублей и квартальном обороте от 150 000 рублей.




Астра-БРА - блок реле адресный с подключением к ППКОП (Астра-812 Pro или Астра-8945 Pro) через расширитель (Астра-А РПА) предназначен для:

  • управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся напряжением (220 В);
  • возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС;
  • контроль нагрузки реле на обрыв и КЗ и передача в ППКОП информации о целостности линии нагрузки;
  • контроль положения клапана по концевикам;
  • световая индикация работы БРА, состояния клапана, выходов и АЛС;
  • тест клапана;
  • работа в одном из 2-ух режимов (с контролем или без контроля целостности цепей нагрузки в зависимости от настройки):
  • режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами;
  • режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки.

Особенности:

  • электропитание адресной (сигнальной) части БРА осуществляетсяпо линии питания АЛС (клеммы «+», «–»);
  • электропитание исполнительной (силовой) части (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением (220 В);
  • между адресной и исполнительной частями имеется гальваническая развязка;
  • БРА может управляться только 1-им ППКОП.

Срок службы устройства - 10 лет.


Технические характеристики
Техническая документация
Сертификаты
Количество ШС:
2+1 (тампер вскрытия)
Реле выходы:
1 (НО или НЗ) устанавл. программир.
Время готовности к работе, с, не более:
10
Максимальная длина линии связи, м:
1000 (RS-485)
Максимально комутируемые напряжение/ток, В/А:
250/1
Номинальное сопротивление выносного резистора, кОм:
3,9
Количество светодиодов, шт.:
9
Интерфейс:
RS-485
Цвет:
Белый
Интеграция с оборудованием или ПО:
ПКМ Астра Pro
Материал:
Пластик
Управление прибором:
Программир.
Рекомендованный кабель:
С жилами не более 2,5 кв.мм
Индикация:
Световая
Напряжение питания, В:
Для силовой части - (187 - 242); для исполнит. по АЛС- (8,5 - 27,6)
Ток потребления. мА:
До 2600
Разъем:
Клеммы
Диапазон рабочих температур, °С:
 -30...+55
Степень защиты, IP:
30
Габаритные размеры, мм:
216х135х39
Масса, кг:
0,35
