Артикул: 24345
Рубеж
По запросу

Данный товар находится в архиве!
Возможность поставки уточняйте у менеджера!!

RUB
Адресная метка АМП-4 предназначена для контроля шлейфов сигнализации с неадресными пожарными извещателями. Напряжение питания внешнее от 10,5 до 15 В потребляемая мощность в дежурном режиме не более 3,2 Вт диапазон рабочих температур от -25 до +50 С.
Самовывоз
Тинко-СБ
Характеристики:
Производитель: Рубеж

Количество ШС 4 (неадрес дым., тепл., охр. извещ)
Коэффициент вероятности безотказной работы, не менее 0,98
Максимальная длина линии связи, м 100 (устр.), 1000 (RS-485)
Количество светодиодов, шт. 2
Напряжение в ШС, В 21,6 - 26,4
Максимально комутируемые напряжение/ток, В/А 30/0,5
Реле выходы 4 (ОК)
Номинальное сопротивление выносного резистора, кОм 4,7
Материал ABS-пластик
Интерфейс RS485
Тип изделия Адресная пожарная метка
Цвет Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485 До 125
Крепление На DIN-рейку (планка приоб.)
Дополнительное оборудование Подкл. табло, свето и звук. оповещ.
Индикация Световая
Напряжение питания, В 10,5 - 15,0
Ток потребления. мА 230
Потребляемая мощность, Вт 2,5
Разъем Клеммы
Диапазон рабочих температур, °С -25...+55
Степень защиты, IP 20
Габаритные размеры, мм 125x78x37
Масса, кг 0,2

Описание:

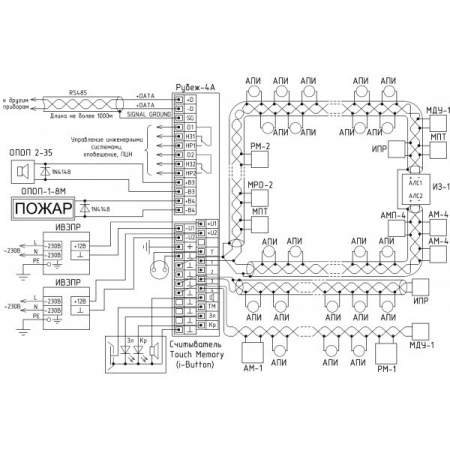

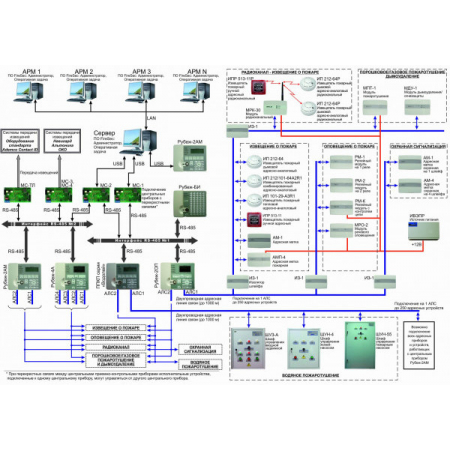

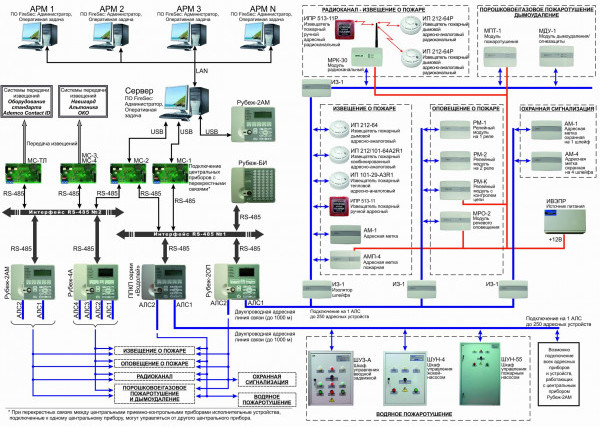

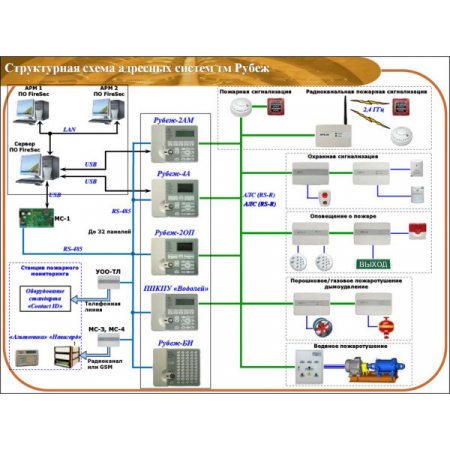

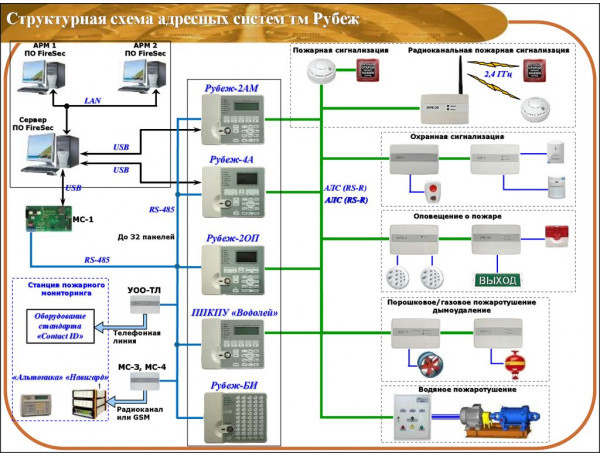

АМП-4 - метка адресная пожарная предназначена для подключения к адресной системе неадресных пожарных извещателей и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Адресная пожарная метка является программируемым устройством.

Конфигурация задается пользователем с приемно-контрольного прибора.

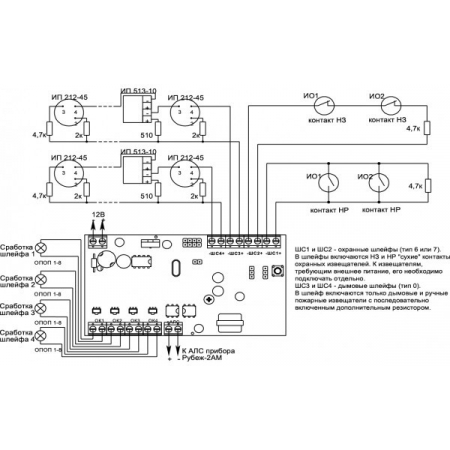

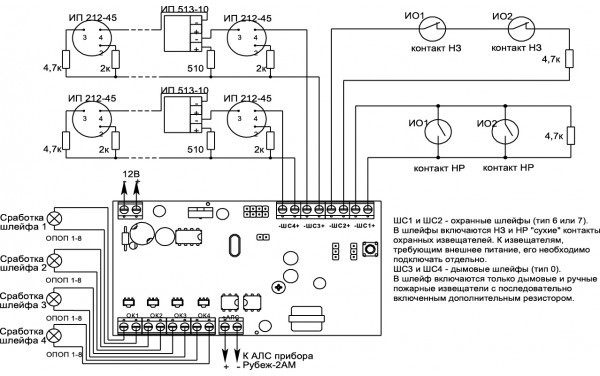

Адресная метка имеет 4 ШС для подключения неадресных пожарных извещателей или охранных извещателей и четыре выхода транзисторных ключей типа «открытый коллектор».

Метка адресная пожарная обеспечивает:

  • подключение неадресных охранных, тепловых, дымовых и ручных пожарных извещателей;
  • подключение информационных световых табло ОПОП 1-8 и звуковых оповещателей ОПОП 2-35;
  • управление внешними устройствами с помощью четырех транзисторных ключей типа открытый коллектор. Включение транзисторных ключей производится по сигналу «Пожар» в соответствующем шлейфе контроля извещателей;
  • различные режимы работы транзисторных ключей;
  • контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
  • светодиодную индикацию режимов работы АМП-4 и наличия связи с центральным прибором;
  • контроль работоспособности прибора, передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;

Питание модуля осуществляется от внешнего источника питания 12 В.

Адресные линии связи гальванически развязаны по постоянному току от источника питания.

Каждый шлейф с неадресными извещателями определяется в системе как отдельное устройство и имеет свой адрес.

Адресная метка АМП-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
