Количество ШС
Проводной: 4 (сухие контакты)
Номинальное сопротивление выносного резистора, кОм
0,68
Коэффициент вероятности безотказной работы, не менее
0,98
Количество светодиодов, шт.
1
Максимальная длина линии связи, м
100 (устр.), 1000 (RS-485)
Материал
ABS-пластик
Интерфейс
RS485
Тип изделия
Адресная метка
Цвет
Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485
До 125
Крепление
На DIN-рейку (планка приоб.)
Интеграция с оборудованием или ПО
ПКУ-1
Дополнительное оборудование
Подкл. охр., пож, технолог. извещ.
Индикация
Световая
Напряжение питания, В
20 - 28 (по АЛС)
Ток потребления. мА
10
Потребляемая мощность, Вт
1,5
Разъем
Клеммы
Диапазон рабочих температур, °С
-25...+60
Степень защиты, IP
20
Габаритные размеры, мм
125x78x37
Масса, кг
0,1

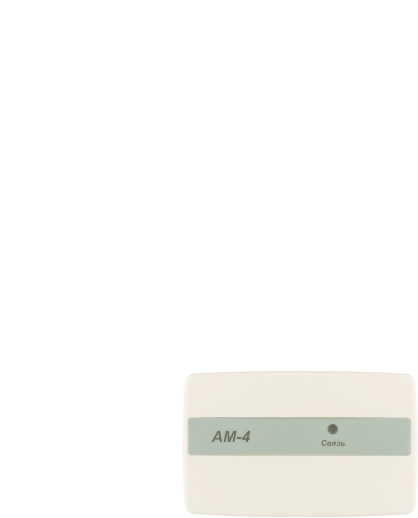

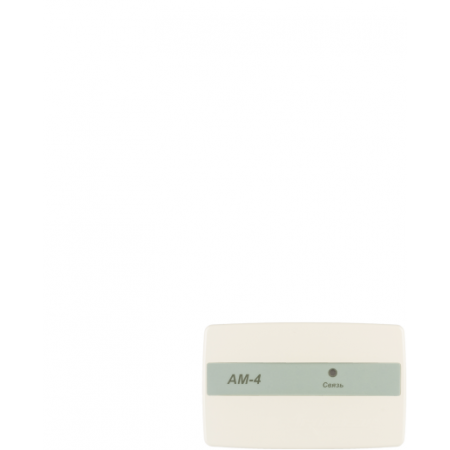

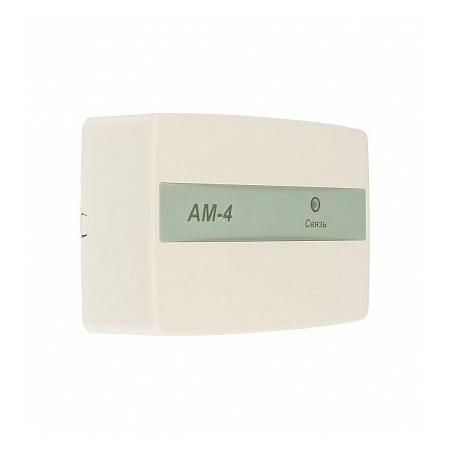

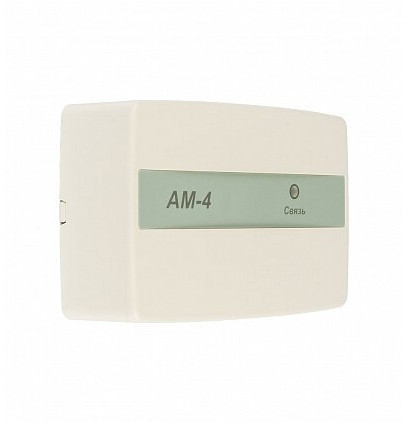

АМ-4

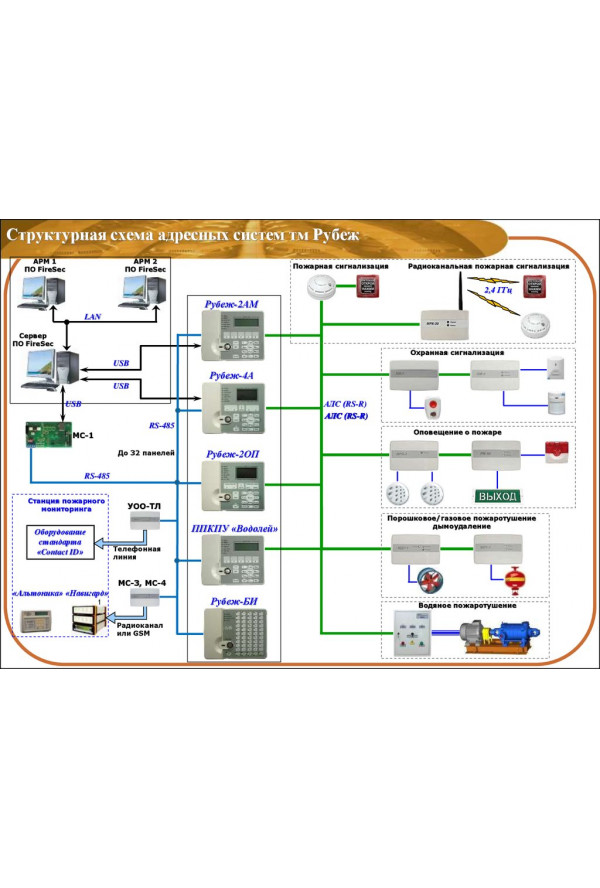

АМ-4 - адресная метка на 4 ШС предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Адресная метка АМ-4 представляет собой четыре отдельных логических устройства АМ-1, объединенных в одном корпусе.
АМ-4 контролирует 4 линии связи (ШС), каждая из которых имеет свой адрес в системе.
Адрес задается пользователем только первому ШС, остальным ШС адреса присваиваются автоматически в порядке возрастания.
Адресная метка является программируемым устройством.
Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

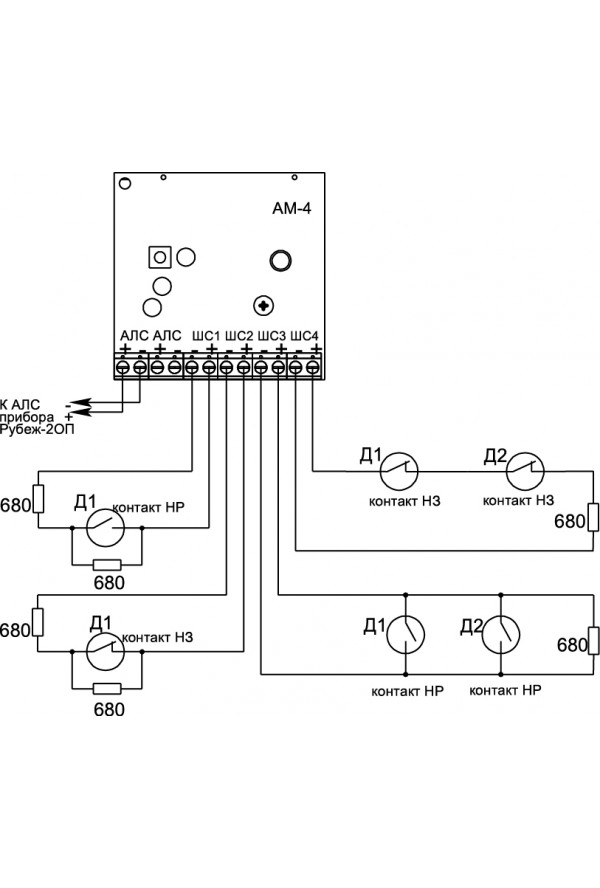

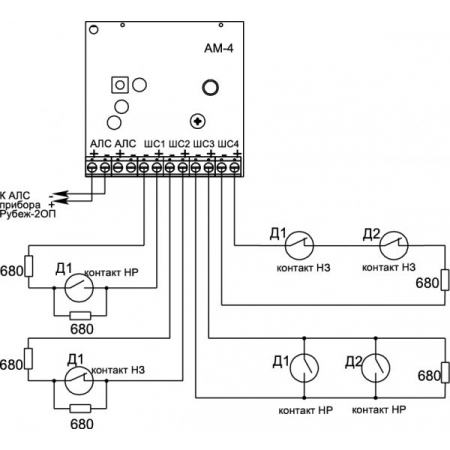

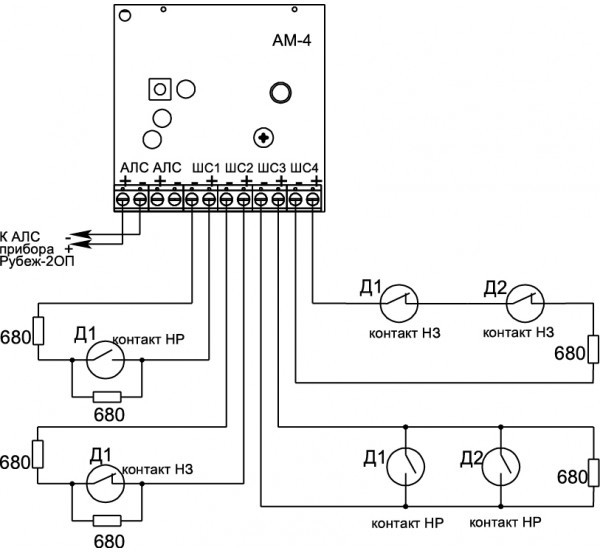

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.
Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
Адресная метка имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Данная адресная метка может выполнять функции управления системой пожаротушения.
Для этого к ней может быть подключена одна из следующих кнопок:
- КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения.
- КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения.
- КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.
В системе адресная метка может быть технологической – при установке определённой конфигурации.
В этом случае сигнал с нее будет только информационный.
При срабатывании адресной метки, приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).
- АМ-4 (адрес метка без пит 4ШС типа сух конт подкл НО и НЗ)
- -2 ОП (ППКОПУ адрес 2ШС по RS-485 до 500 устр)
- -4А (ППКОПУ адрес 4ШС по RS-485 до 500 устр)
- Водолей (ППКОПУ адрес 2ШС по RS-485 до 500 устр)
