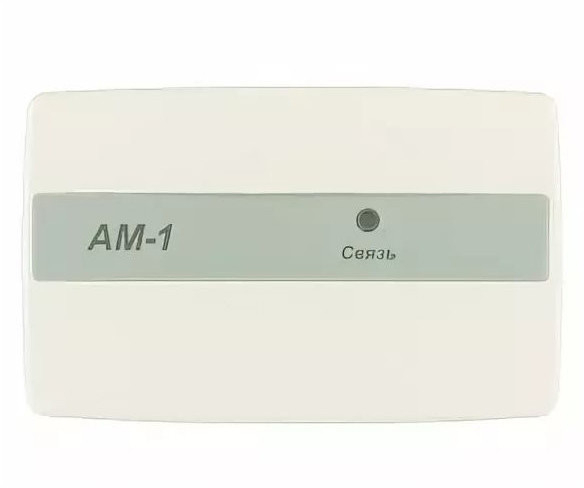

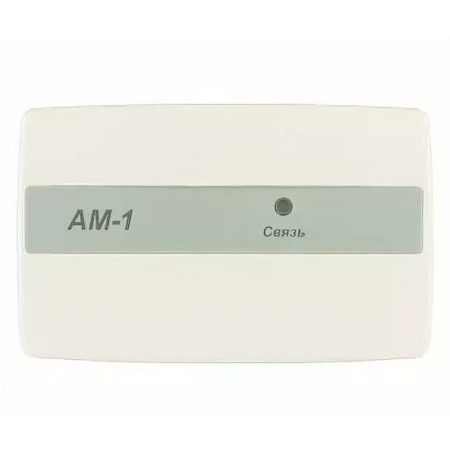

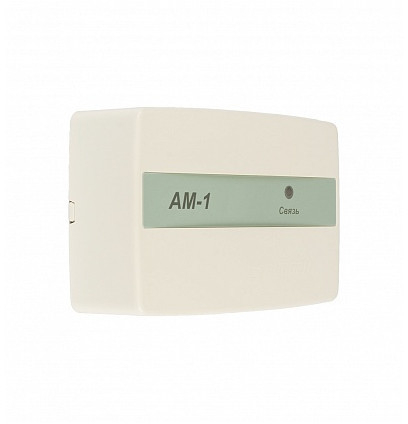

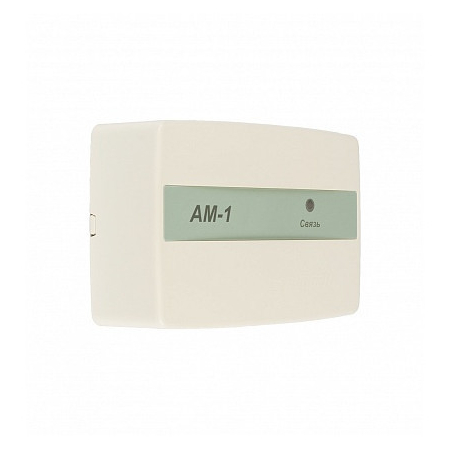

АМ-1

Артикул: 207023     Производитель: Рубеж
АМ-1АМ-1АМ-1АМ-1АМ-1АМ-1

Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!

Адресная метка предназначена для контроля пассивных пожарных извещателей, имеющих выход сухой контакт (тепловые, линейные извещатели), не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Питание и передача сигналов - по адресной линии связи (АЛС), подключенной к приемно-контрольному прибору. Максимальная длина линии до устройства с выходом сухой контакт - не более 30 м. Диапазон рабочих температур от -25 до +60 С

Нет на складе
К сравнению

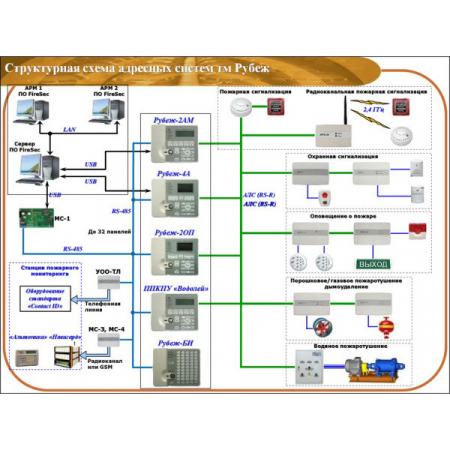

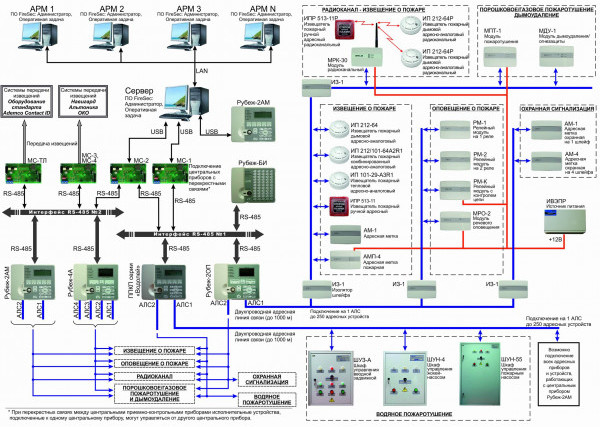

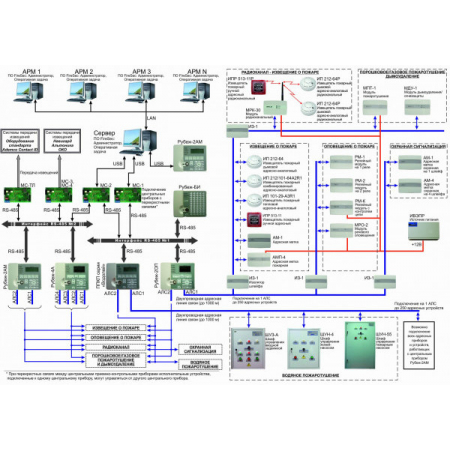

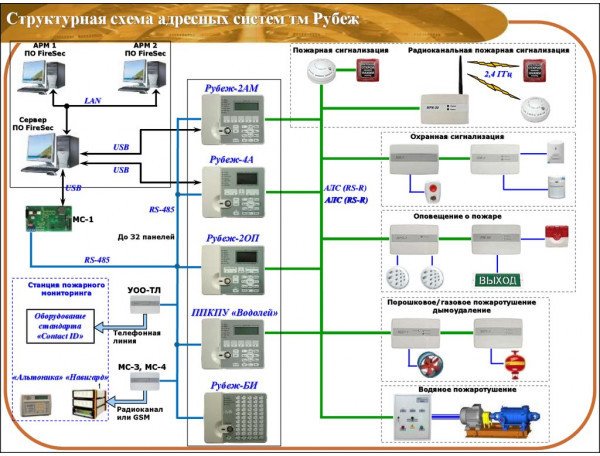

АМ-1 - адресная метка  на 1 ШС предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Адресная метка является программируемым устройством.

Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

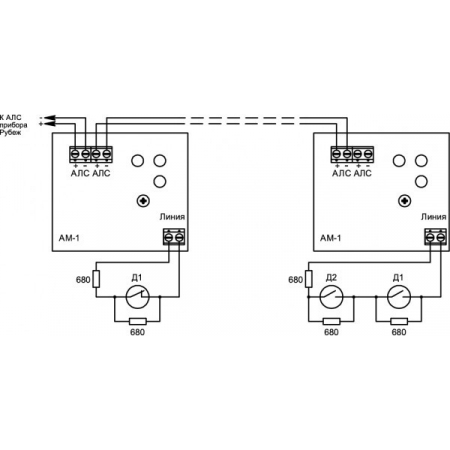

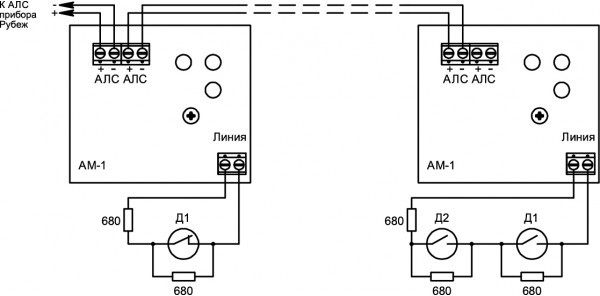

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.

Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.

Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.

Адресная метка имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Данная адресная метка может выполнять функции управления системой пожаротушения.

Для этого к ней может быть подключена одна из следующих кнопок:

  • КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения.
  • КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения.
  • КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.

В системе адресная метка может быть технологической – при установке определённой конфигурации.

В этом случае сигнал с нее будет только информационный.

При срабатывании адресной метки, приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).


Технические характеристики
Техническая документация

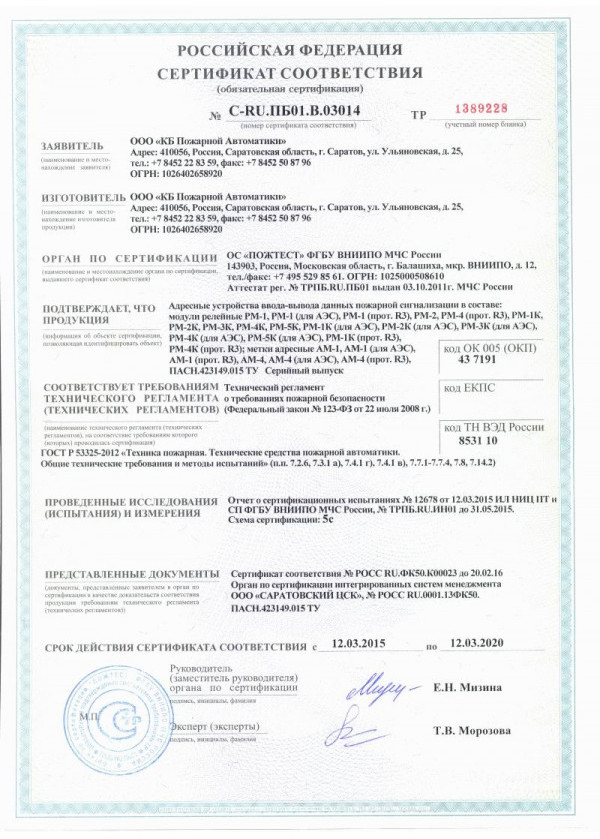

Сертификаты
Количество ШС:
Проводной: 1 (сухие контакты)
Номинальное сопротивление выносного резистора, кОм:
0,68
Коэффициент вероятности безотказной работы, не менее:
0,98
Количество светодиодов, шт.:
1
Максимальная длина линии связи, м:
100 (устр.), 1000 (RS-485)
Материал:
ABS-пластик
Интерфейс:
RS485
Цвет:
Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485:
До 500
Крепление:
На DIN-рейку (планка приоб.)
Интеграция с оборудованием или ПО:
ПКУ-1
Дополнительное оборудование:
Подкл. охр., пож, технолог. извещ.
Индикация:
Световая
Напряжение питания, В:
20 - 28 (по АЛС)
Ток потребления. мА:
10
Потребляемая мощность, Вт:
1,5
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-25...+60
Степень защиты, IP:
20
Габаритные размеры, мм:
125x78x37
Масса, кг:
0,1
АМ-1
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
