Security Hub с видеокамерой
Security Hub с видеокамерой - стартовый комплект беспроводной GSM сигнализации + видеонаблюдение является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет.
После подключения абонентского контроллера к серверу провайдера, установки приложения и размещения радиодатчиков из комплекта пользователь получает простейшую систему охраны и видеонаблюдения, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.

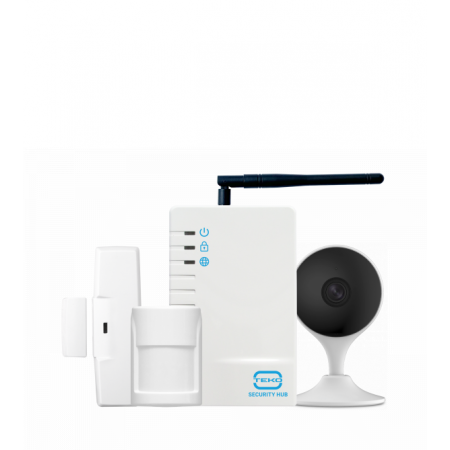

Комплект состоит из абонентского контроллера Security Hub (2.0) с аккумуляторной батареей, сетевого адаптера с кабелем USB, радиодатчиков движения и открытия двери/окна с элементами питания, видеокамеры.
Основные данные:
- электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
- от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
- от бытовой сети 230 В 50 Гц через сетевой адаптер (входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
- для обеспечения резервирования электропитания внутри SH имеется держатель батареи и разъем для подключения литий-ионной (Li-Ion) аккумуляторной батареи (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации), при этом обеспечивается связь только по беспроводному каналу GSM;
- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
- контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
- клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2);
- имеется встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
- контроллер имеет два встроенных программируемых сигнальных реле (НО или НЗ), управляемых с мобильного, веб приложения или АРМ ПЦО;
- датчик движения Астра-5121 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, формирования извещения о тревоге и передачи извещения по радиоканалу на SH. Датчик устойчив к перемещению домашних животных весом до 20 кг;
- датчик открытия двери/окна Астра-3321 предназначен для блокировки на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирования извещения о тревоге и передачи извещения по радиоканалу на SH;
- видеокамера Nobelic NBQ-1110F предназначена для удаленного наблюдения за домом или бизнесом через Интернет. Камера подключается по Wi-Fi к роутеру. Электропитание камеры осуществляется от бытовой сети 230 В 50 Гц через адаптер питания из комплекта поставки. Настройка выполняется с помощью приложений по инструкции из комплекта поставки.
Особенности контроллера Security Hub:
- настройка и обслуживание производится с помощью мобильного, веб приложения или ПАК Астра (АРМ ПЦО) и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений;
- обеспечивает обмен информацией с мобильным и веб приложениями через публичный сервер ПАК Астра (АРМ ПЦО):
- по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера,
- по беспроводному каналу, через 2-е SIM карты (GPRS/EDGE) оператора сотовой связи стандарта GSM;
- основным каналом обмена является проводной, далее по приоритету следуют SIM1, SIM2.
- обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 30 радиодатчиков;
- настроенный контроллер обеспечивает:
- работу с сервером по каналу TCP,
- регистрацию (добавление) радиодатчиков,
- обработку состояний радиодатчиков,
- выдачу состояний радиодатчиков на встроенный индикатор и клиентское приложение;
- управление объектом из интернет-приложения и с помощью ключей Touch Memory;
- управление выходами (релейными и «открытый коллектор»).
