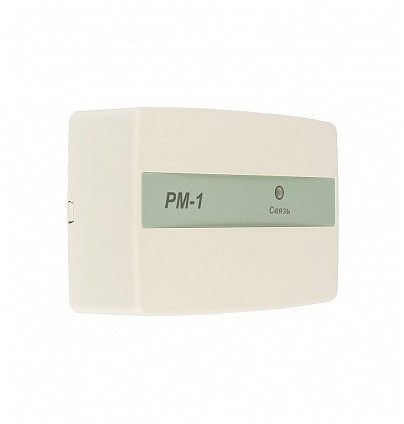

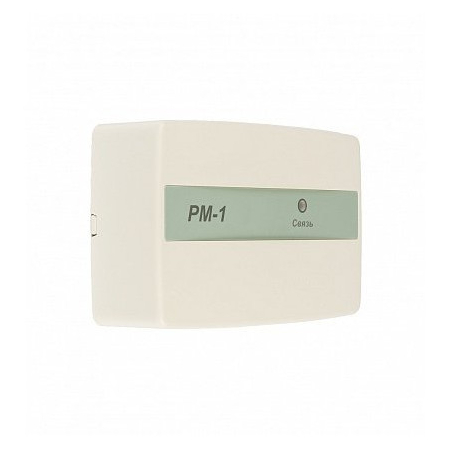

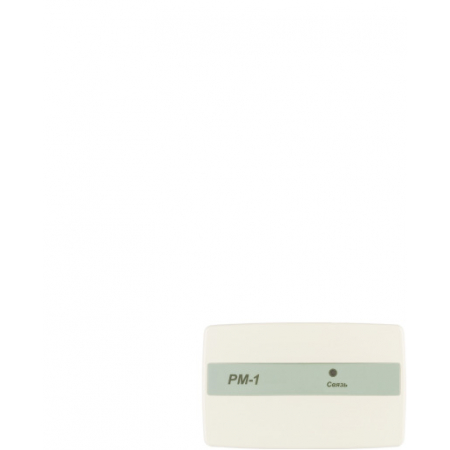

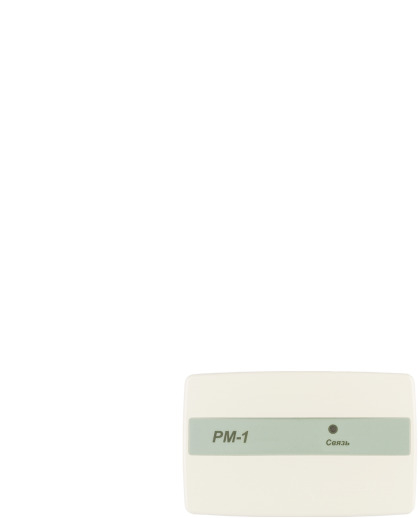

РМ-1

Артикул: 207029     Производитель: Рубеж
РМ-1РМ-1РМ-1РМ-1РМ-1РМ-1

Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!

Релейный модуль предназначен для коммутации и управлением инженерными системами, системами оповещения, дымоудаления и т.п. Параметры реле ~220В, =30В/2А

Нет на складе

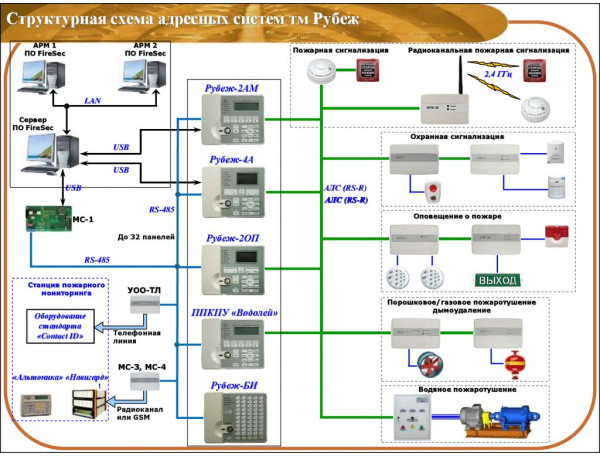

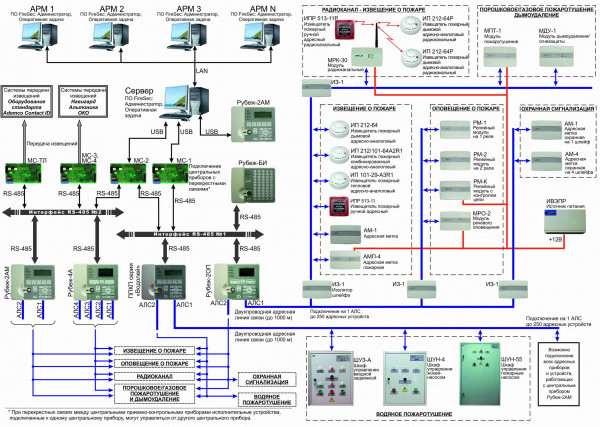

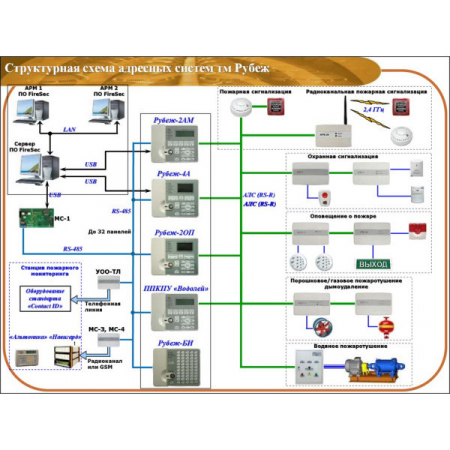

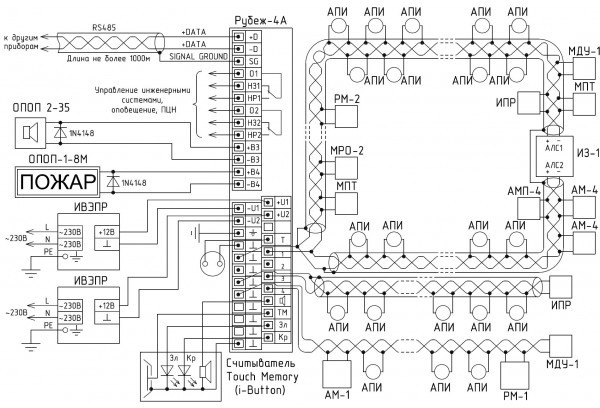

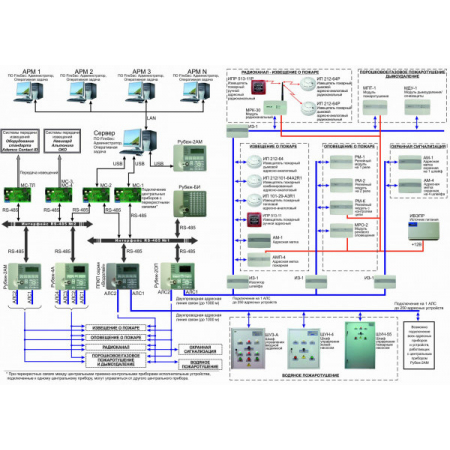

РМ-1 - адресный релейный модуль на 1 выход (НО и НЗ) предназначен для управления исполнительными устройствами, входящими в состав адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Адресный релейный модуль является программируемым устройством.

Конфигурация задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Модуль представляет собой дистанционно управляемый переключатель.

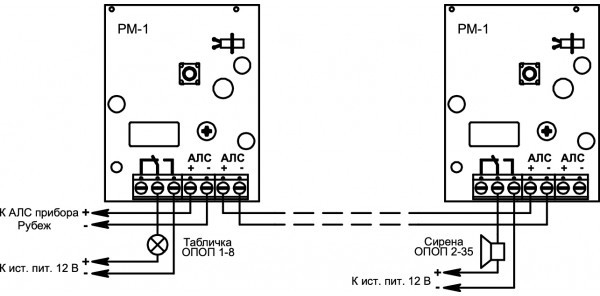

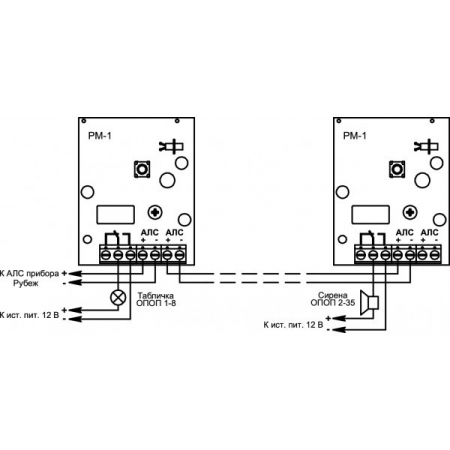

Адресный релейный модуль обеспечивает подключение и настройки:

  • информационных световых табло (ОПОП 1-8 либо аналогичных);
  • оповещателей звуковых (ОПОП 2-35 либо аналогичных);
  • оповещателей светозвуковых (ОПОП124-7 либо аналогичных);
  • различных устройств АСУТП, управление которыми возможно на релейном уровне;
  • настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора;
  • настройка удержания релейного выхода во включенном состоянии.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.

Релейный модуль имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Включение реле возможно по следующим событиям в системе (зоне): пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ).

Адресный релейный модуль понимает логику работы логических функций «и» и «или» таким образом, чтобы, например, реле включалось только после перехода одной зоны во «внимание» и другой зоны в «пожар» (функция «И»), либо, например, включалось после перехода одной зоны в «пожар» ИЛИ другой зоны во «внимание» (функция «ИЛИ»).


Технические характеристики
Техническая документация

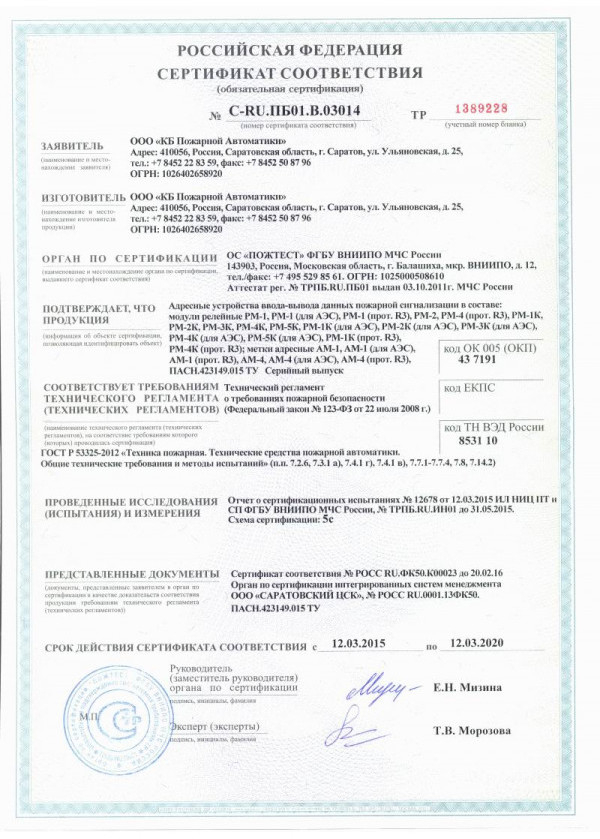

Сертификаты
Количество выходов:
1
Коэффициент вероятности безотказной работы, не менее:
0,98
Количество светодиодов, шт.:
1
Реле выходы:
1 (НО и НЗ)
Максимальная длина линии связи, м:
30 (устр.), 1000 (RS-485)
Материал:
ABS-пластик
Интерфейс:
RS485
Цвет:
Белый+серый
Количество приборов, подключаемых к линии интерфейса RS-485:
До 500
Крепление:
На DIN-рейку (планка приоб.)
Максимально комутируемые напряжение/ток, В/А:
Перем. 250/0,25; пост. 30/2
Интеграция с оборудованием или ПО:
ПКУ-1
Дополнительное оборудование:
Подкл. табло, свето и звук. оповещ.
Индикация:
Световая
Напряжение питания, В:
20 - 28 (по АЛС)
Ток потребления. мА:
10
Потребляемая мощность, Вт:
1,5
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-25...+60
Степень защиты, IP:
20
Габаритные размеры, мм:
125x78x37
Масса, кг:
0,1
РМ-1
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
