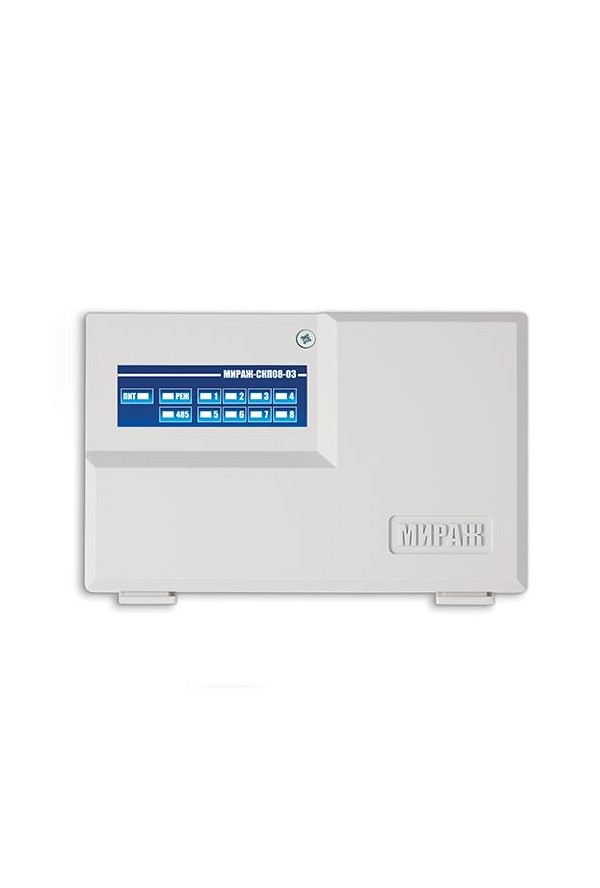

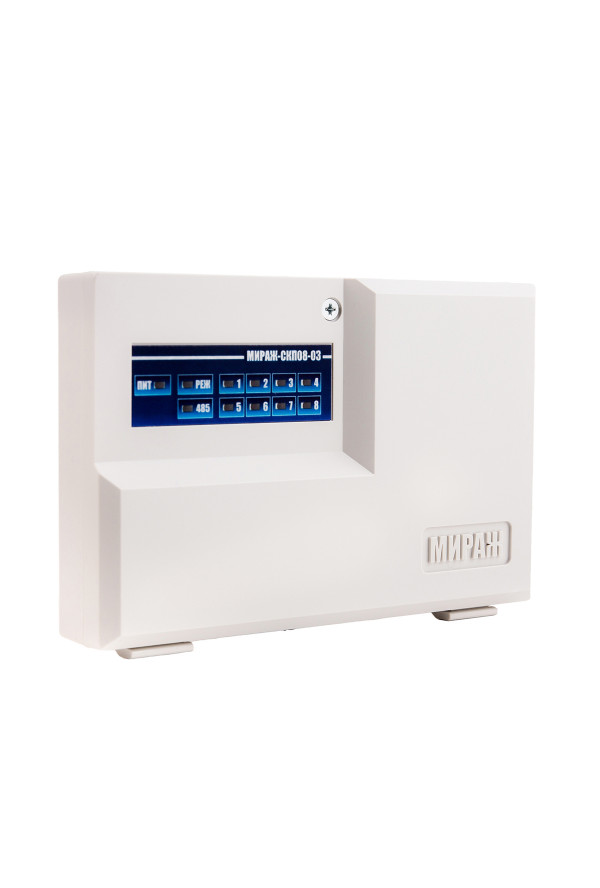

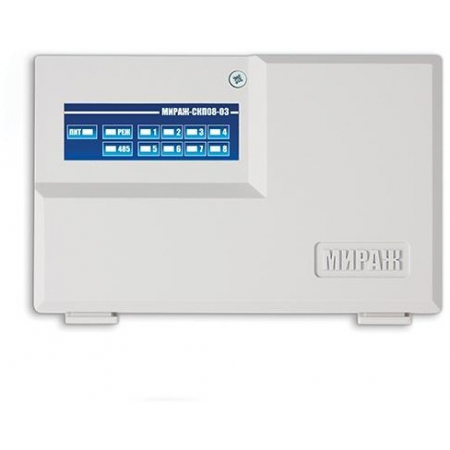

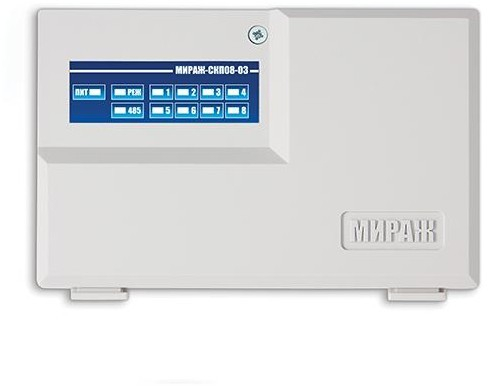

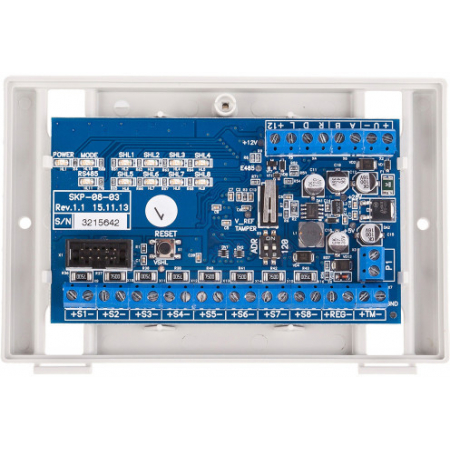

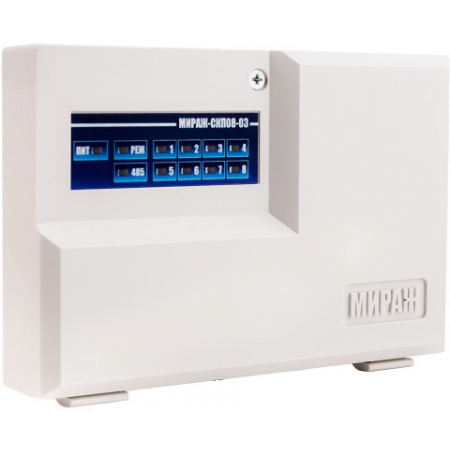

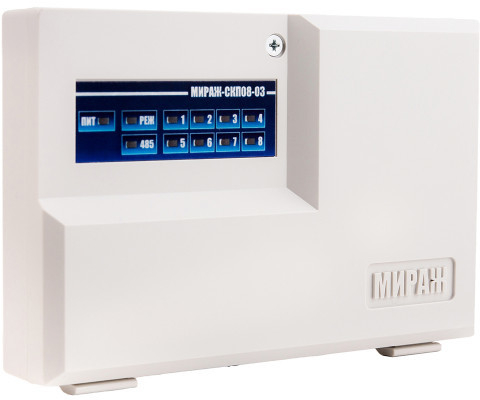

Мираж-СКП-08-03

Артикул: 221087     Производитель: Стелс
Мираж-СКП-08-03Мираж-СКП-08-03Мираж-СКП-08-03Мираж-СКП-08-03

Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!

Сетевая контрольная панель, 8 охранных-пожарных ШС, 1 реле ПЦН, 3 выхода ОК ( Режим , Неисправность , Сирена ), порт Тouch Мemory, внешнее питание 12В. Интеграция с контроллерами класса М и Х по интерфейсу RS-485. Комплектность сетевая контрольная панель, паспорт. Гарантия 3 года.

Нет на складе




Мираж-СКП-08-03 - сетевая контрольная панель для расширения функциональности базовых контроллеров предназначена для контроля охранных и пожарных шлейфов сигнализации с передачей извещений базовому контроллеру.

Устройство позволяет расширить количество контролируемых шлейфов и разделов при оборудовании крупных объектов и групп объектов.

В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485.

Мираж-СКП08-03 может применяться также в качестве самостоятельного приемно-контрольного прибора.

При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования.

К контрольной панели можно подключить разнообразные охранные датчики (движения, открытия двери, разбития стекла), пожарные датчики (дымовые, тепловые, датчики с питанием по шлейфу), а также датчики технологического мониторинга (датчики протечки воды, утечки газа, температуры).

Охранные: любые пассивные и активные извещатели с выходом типа "сухой контакт", а также реле ПЦН приемно-контрольных приборов.

Пожарные: подключение по двухпроводному пожарному шлейфу любых тепловых извещателей, дымовых извещателей типа ИПД-3.1М, ИП-212-41М, ручных извещателей типа ИР-1, ИПР-3СУ.

Допускается работа с другими типами пожарных извещателей, аналогичными вышеперечисленным по техническим характеристикам.

Технологические: любые извещатели с аналогичными поддерживаемыми техническими характеристиками.

Функционируют аналогично охранным (с формированием извещений Тревога и Норма).

Соответствие извещений состоянию технологического ШС зависит от изменений его сопротивления.

К контроллерам STEMAX MX810/MX820 и Мираж-GSM-M8-03 можно подключить до 15 панелей, что в сумме дает 128 шлейфов сигнализации.

Каждая панель может использоваться как самостоятельный раздел.

Постановка/снятие с помощью электронных ключей Touch Memory, Proximity-карт, скрытых выключателей, считывателей STEMAX RFID и STEMAX TM, кодовых панелей Мираж-КД-03 и STEMAX KP010.

Управление исполнительными устройствами и средствами автоматики с помощью трех выходов типа «открытый коллектор» на основе различных тактик, выбираемых пользователем.

Устройство сертифицировано по требованиям электромагнитной совместимости ГОСТ Р 53325-2009 III степени жесткости, что позволяет применять его на объектах класса функциональной опасности Ф 1.1 и Ф 4.1.

Особенности:

  • 8 собственных охранно-пожарных шлейфов сигнализации.

  • Изменение сетевого адреса на интерфейсе RS-485 в ручном режиме.

  • Дистанционная настройка устройства через базовый контроллер.

  • Возможность настройки сетевых контрольных панелей для работы в алгоритмах «ведущий/master» и «ведомый/slave».

  • 1 выход реле.

  • 3 выхода типа «открытый коллектор».

  • 8 тактик управления цепями звуковой и световой сигнализации.

  • Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность», постановке/снятии сигнализации.
  • Порт Тouch Мemory для управления режимом охраны.

  • Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.

  • Питание активных пожарных извещателей по двухпроводному ШС.

  • Питание внешнее 12 В.

  • Сохранение информации в журнале событий.

Технические характеристики
Техническая документация
Количество ШС:
8
Количество разделов, до:
8
Буфер событий:
2500
Количество каналов:
1 - проводной (ПЦН)
Коэффициент вероятности безотказной работы, не менее:
0,98
Количество светодиодов, шт.:
11
Максимальное количество ключей:
16
Реле выходы:
3 (ОК)+1 (сухие контакты)
Напряжение в ШС, В:
4 - 24
Номинальное сопротивление выносного резистора, кОм:
5,6
Максимально комутируемые напряжение/ток, В/А:
60/0,1
Интерфейс:
Dallas TM; Wiegand 26,34,37,40,42,58; RS-485
Тип считывателя (без считывателя-о ключи ТМ-тм карты-к):
TM (DS1990A); Em-Marine (125 кГц)
Цвет:
Белый+синий (блок управления)
Материал:
Пластик
Управление прибором:
По WEB-интерфейсу и ПК
Индикация:
Световая и звуковая
Возможность подключения неадресного оборудования:
Термодатчика, газоанализатора и др.
Напряжение питания, В:
12
Ток потребления. мА:
150мА
Потребляемая мощность, Вт:
9,5
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-40...+55
Каналы связи:
Проводной
Степень защиты, IP:
40
Габаритные размеры, мм:
140х90х25
Масса (без аккумулятора) , не более, кг:
0,4
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
