ККВ-07е-Ех-Н-Р4

Артикул: 224947     Производитель: Эридан
ККВ-07е-Ех-Н-Р4ККВ-07е-Ех-Н-Р4

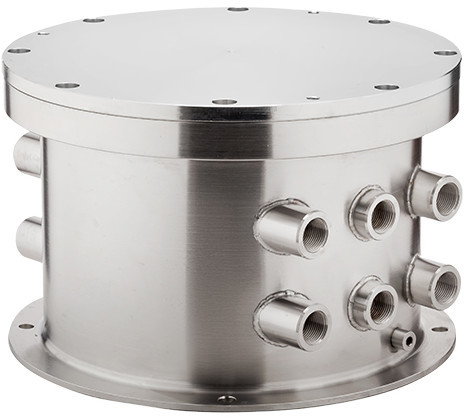

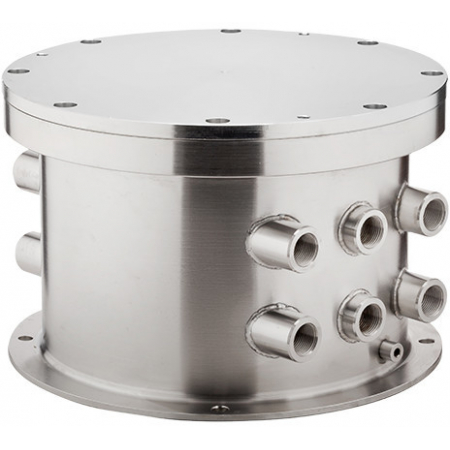

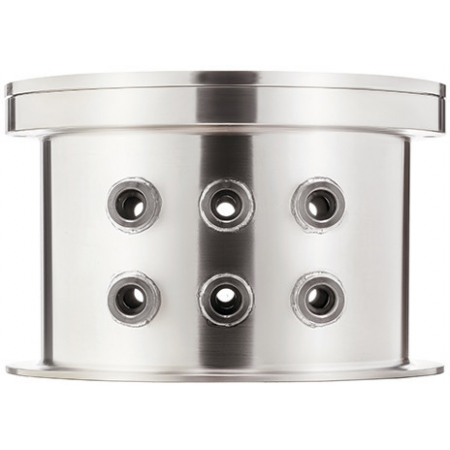

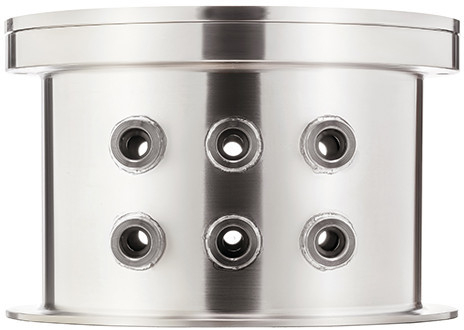

Коробка коммутационная взрывозащищенная, корпус - нерж. сталь



ККВ-07е-Ех-Н-Р4 - коробка коммутационная взрывозащищенная без обогрева предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) и применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Пример записи комплектации коробки при заказе осуществлять в соответствии с п.п. 1 и 2 паспорта на изделие.

Особенности:

  • в корпусе из коррозионно-стойкой нержавеющей стали;
  • полезный внутренний объем - 6952 см³;
  • герметичный взрывозащищенный корпус - IP67;
  • маркировка взрывозащиты: ExtbIIIСТ80°С..T100°СDbХ/1ЕxdbIICT4..Т6GbX или PBExdbIMbX;
  • температура эксплуатации: от - 60°С до +100°С (в соответствии с Т4...Т6 - температурный класс).

Вводные устройства коммутационной коробки выполнены для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).

Указанные коробки комплектуются соответствующими вводными устройствами по заявке потребителей или устанавливаются заглушки. (Внимание! Вводные устройства не входят в стоимость коробки).


Технические характеристики
Техническая документация
Сертификаты
Маркировка взрывозащиты:
ExtbIIIСТ80°С..T100°СDbХ/1ЕxdbIICT4..Т6GbX или PBExdbIMbX
Максимально комутируемые напряжение/ток, В/А:
600/32
Объём:
6952 куб. см.
по исполнению ввода:
На 12 кабельных вводов
Крепление:
На горизонтальную и вертикальную поверхности
Материал:
Нерж.сталь
Обогрев/вентиляция:
Нет/нет
По способу подключения:
Проводный
Разъем:
Клеммы (WKFN 4) для DIN-рейки
Диапазон рабочих температур, °С:
-60...+100 (по температур. классу - заказ)
Степень защиты, IP:
67
Габаритные размеры, мм:
285х285х190
Масса, кг:
19
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
