БСр (А) Пл1

Артикул: 224924     Производитель: Спецсистемы
БСр (А) Пл1БСр (А) Пл1БСр (А) Пл1БСр (А) Пл1

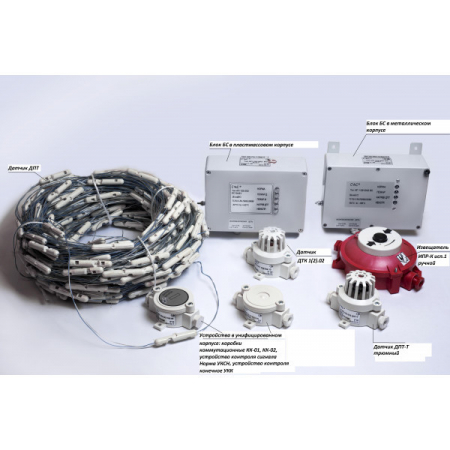

Блок сопряжения Addi-T с разъемным подключением ДПТ, пластик
7 570.66 р./шт.RUB
Уточнить цену
7570.66 р./шт. (ваша цена) - по этой цене вы покупаете, оформляя заказ через интернет.
7412.93 р./шт. - цена при покупке на сумму более 50 000 рублей и месячном обороте от 90 000 рублей.
7255.21 р./шт. - цена при покупке на сумму более 90 000 рублей и квартальном обороте от 150 000 рублей.

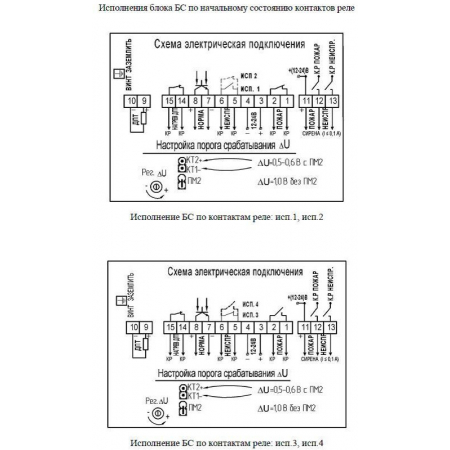

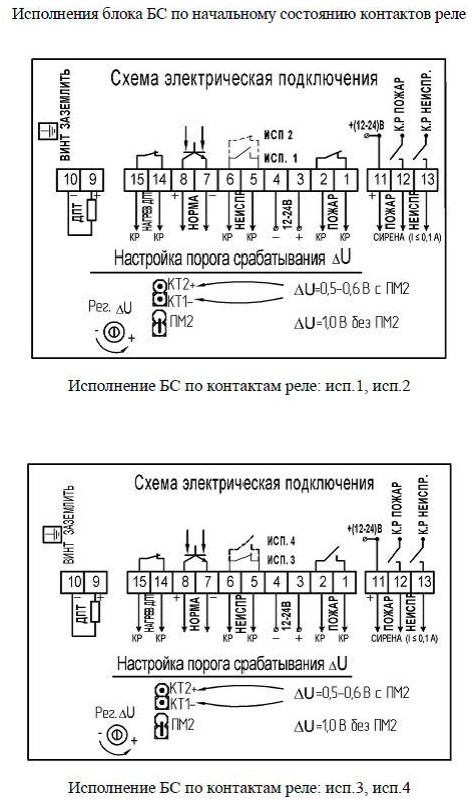

БСр (А) Пл1 - блок сопряжения Addi-T с разъёмным подключением в пластиковом корпусе с коррозионным покрытием (Лак УР-231), искробезопасный (без датчиков тепловых многоточечных - ДПТ - приобретаются отдельно), с состоянием контактов реле: КР - Неисправность (НО) и Пожар (НЗ), степенью защиты (IP65),с функциями контроля термо-ЭДС (дифференциальный канал) и электрического сопротивления линии датчика (максимальный канал), с определением состояния «Пожар» по превышению контролируемой величиной заданного порога в одном из каналов.

БС предназначен для установки вне взрывоопасных зон и имеет маркировку взрывозащиты:

  • ExiaIIC -для закрытых помещений и наружных установок;
  • ExiaI - для подземных выработок рудников, шахт и их надземных строений, опасных по рудничному газу и (или) горючей пыли (исп.РО).

При заказе указать комплектацию: БСр (А) Пл-1-Х4-Х5-(Х6), где:

  • Х4 – исполнение по количеству разъемов в корпусе:
    • 3вв - три кабельных разъема (спецзаказ);
    • - три электрических контактных разъема типа ОНЦ (спецзаказ);
  • Х5 – порядковый номер разработки:
    • 2 - «Addi-T» с формированием световых и электрических сигналов «Норма», «Пожар», «Обрыв», «КЗ»;
    • 3.1 - «Addi-T» с формированием световых и электрических сигналов «Норма», «Пожар», «Нагрев ДПТ», «Неисправность»;
  • Х6 – область применения (указывается для спецприменения):
    • РО - подземные рудники и шахты, опасные по рудничному газу и горючей пыли;
    • РС (РР) - морские (речные)суда.

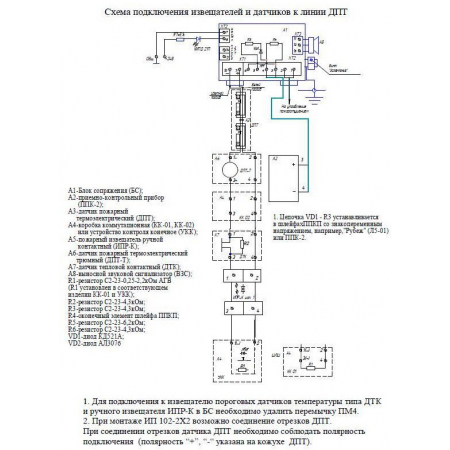

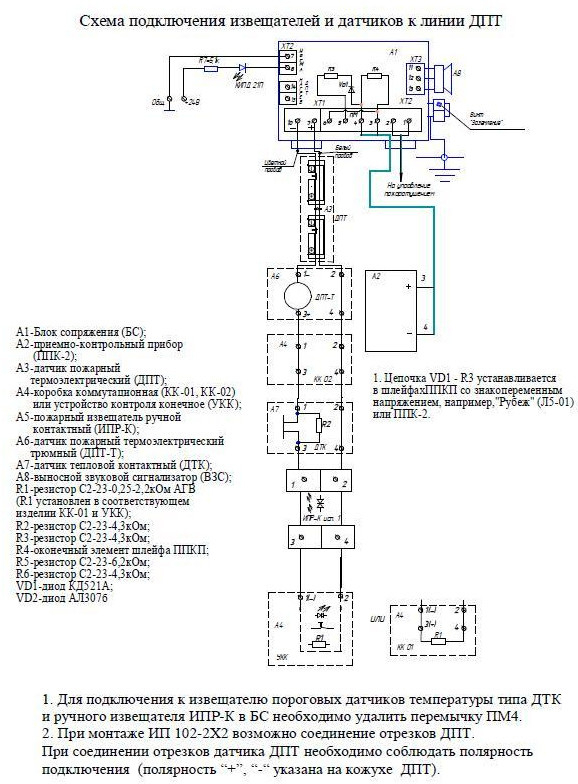

В комплект поставки по требованию заказчика может быть включен выносной звуковой сигнализатор (ВЗС), подключаемый к контактам (11,12,13) клеммника ХТ3 блока БС.


Технические характеристики
Техническая документация
Сертификаты
Маркировка взрывозащиты:
ExiaIIC или ExiaI
Исполнение:
Искробезопасный, срабатывание - в одном из каналов
Максимальная длина линии связи, м:
10/20 - 300/200 (ДПТ-М, К, А)
Реле выходы:
3 (НО) + 1 (НЗ) + 1 (ОК)
Количество светодиодов, шт.:
4
Максимально комутируемые напряжение/ток, В/А:
60/0,2
Управление прибором:
Вручную (регулятором)
Дополнительное оборудование:
Звуковой сигнализатор (ВЗС) - указать в заказе
Подключение:
Многопроводное
По способу подключения:
На 3-и разъёма
Материал:
Пластик с коррозионным покрытием
Индикация:
Световая
Напряжение питания, В:
DC 12/24
Ток потребления. мА:
17
Диапазон рабочих температур, °С:
  -50...+55
Степень защиты, IP:
65
Габаритные размеры, мм:
171х121х60
Масса, кг:
0,5
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
