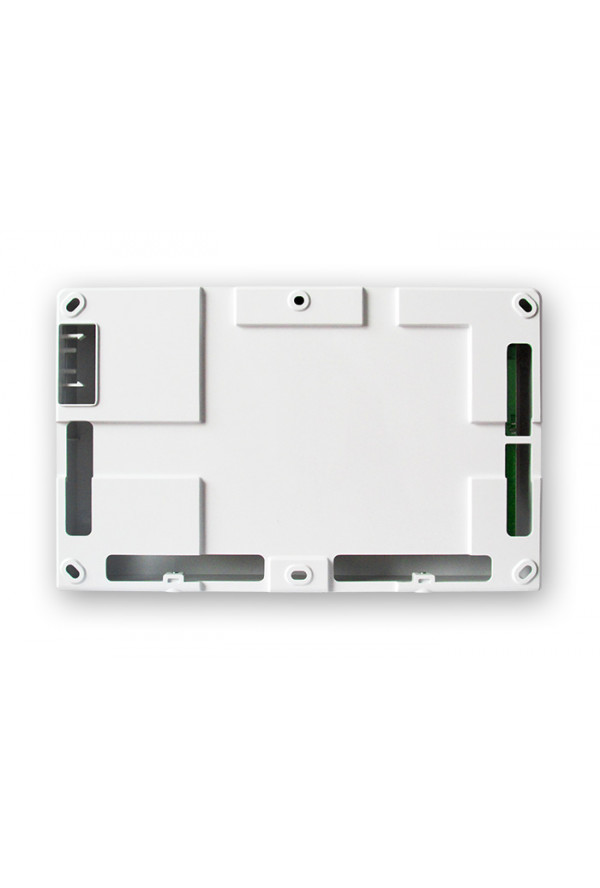

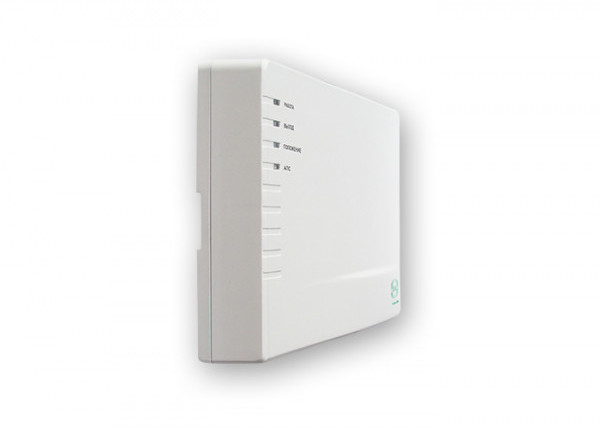

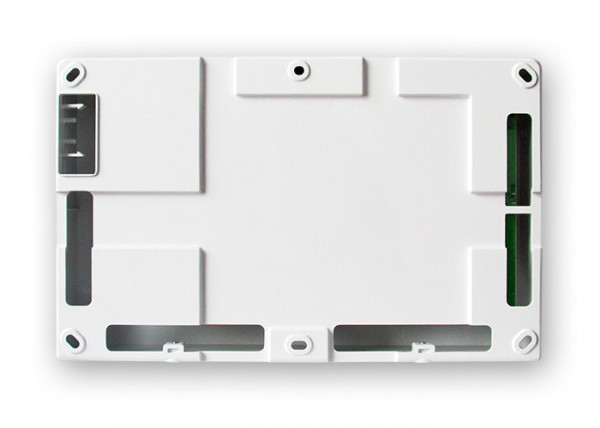

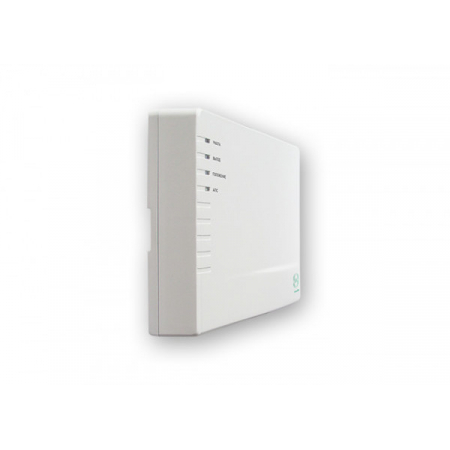

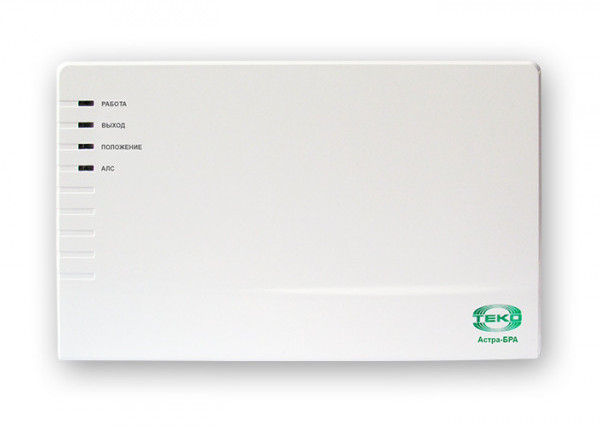

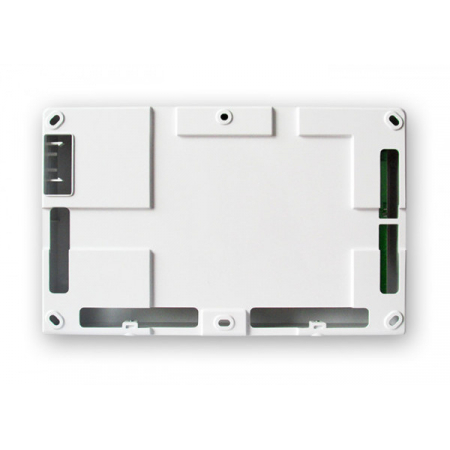

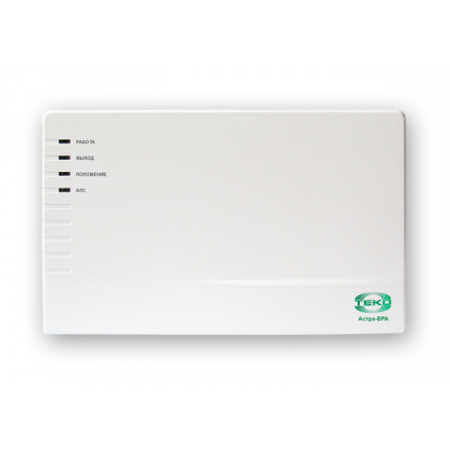

Астра-БРА
Артикул: 230550
Производитель: Теко
Данный товар находится в архиве! Возможность поставки уточняйте у менеджера!!!
Блок реле проводной адресный для ППКОП Астра серии Pro, питание сигнальной части от РПА, силовой части 220 В
Астра-БРА - блок реле проводной адресный в составе адресной пожарной системы Астра-А с центральным ППКОП серии Pro (Астра-812 Pro или Астра-8945 Pro).
Данный блок осуществляет управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В.
Особенности:
- работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
- возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС;
- контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки;
- контроль положения клапана по концевикам;
- световая индикация работы БРА, состояния клапана, выходов и АЛС;
- тест клапана;
- работа в одном из двух режимов:
- режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами;
- режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
- в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки);
- источником извещений для БРА являются разделы ППКОП;
- БРА может управляться только одним ППКОП;
- БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
- электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
- электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В;
- при отсутствии основного питания БРА автоматически переходит на резервное;
- при восстановлении основного питания - переключается на основное питание.
Технические характеристики
Техническая документация
Сертификаты
Количество ШС:
2
Реле выходы:
1 (НО)
Время готовности к работе, с, не более:
10
Максимальная длина линии связи, м:
1000 (RS-485)
Максимально комутируемые напряжение/ток, В/А:
250/1
Количество светодиодов, шт.:
4
Напряжение в ШС, В:
8,5 - 14
Интерфейс:
RS-485
Цвет:
Белый
Материал:
Пластик
Индикация:
Световая
Напряжение питания, В:
6 - 27,6 (АЛС); 187 - 242
Ток потребления. мА:
20
Потребляемая мощность, Вт:
5
Разъем:
Клеммы
Диапазон рабочих температур, °С:
-30...+55
Степень защиты, IP:
30
Габаритные размеры, мм:
216х135х39
Масса, кг:
0,35
Ввиду того, что изделие может быть модифицировано, сведения, представленные на данной странице (изображение, характеристики, документация и т.п.), могут отличаться от фактических особенностей товара. За дополнительной информацией обращайтесь в техническую поддержку.
